PP体系高效流动润滑母粒

在PP塑料加工领域，“流动性”始终是决定生产效率、制品品质的核心命脉。无论是注塑、挤出还是吹膜，原料熔指偏低，加工时熔体粘度大，不仅导致充模不足、制品表面出现流痕，还会增加能耗、降低生产效率。

市面上多数降温母粒采用“降解增流”机制，在加工过程中断裂PP分子链，以此降低熔体粘度、提高熔指。这种“以破坏分子结构为代价”的方式，虽能短期内改善流动性，却会直接损伤PP塑料的拉伸强度、冲击强度等关键力学性能，导致制品脆化、易断裂，无法满足汽车配件、家电外壳、包装材料等对性能有严格要求的场景需求，后期还可能因制品质量问题引发退货、返工，反而增加生产成本。

行业需要“高效增流且不损性能”的解决方案。晨源分子新推出一款PP塑料体系用流动润滑母粒CYD-MP06，凭借创新的内润滑机理，解决常规常规产品存在的问题。其作用原理是：母粒中的特殊结构的内润滑高分子成分在加工过程中会均匀分散于PP熔体中，在分子链之间形成一层“润滑保护膜”，降低分子间的内摩擦力，从而显著降低熔体粘度，让PP熔体的流动阻力大幅减小。

产品特性

1、翻倍提升熔指，大幅改善加工流动性，降低残次品，提高生产效率；

2、有效分散玻纤，改善玻纤与树脂的结合，解决露纤浮纤问题，表面更光滑；

3、降低加工电流，降低能耗。

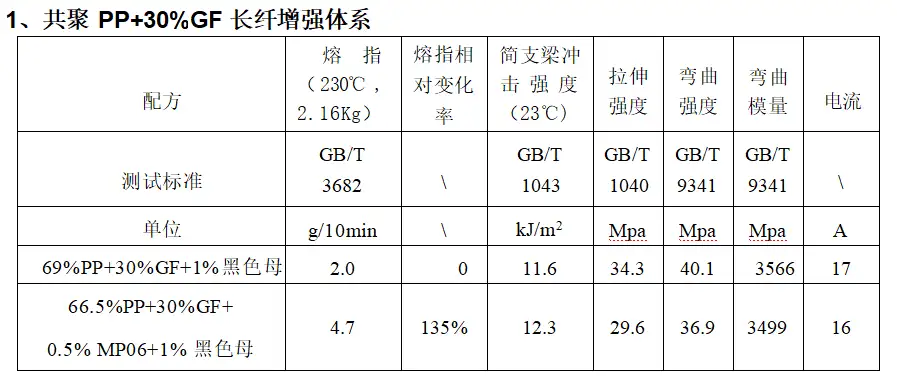

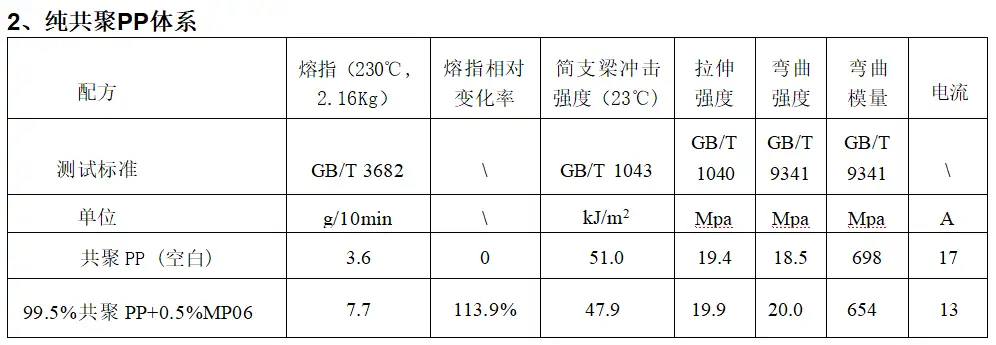

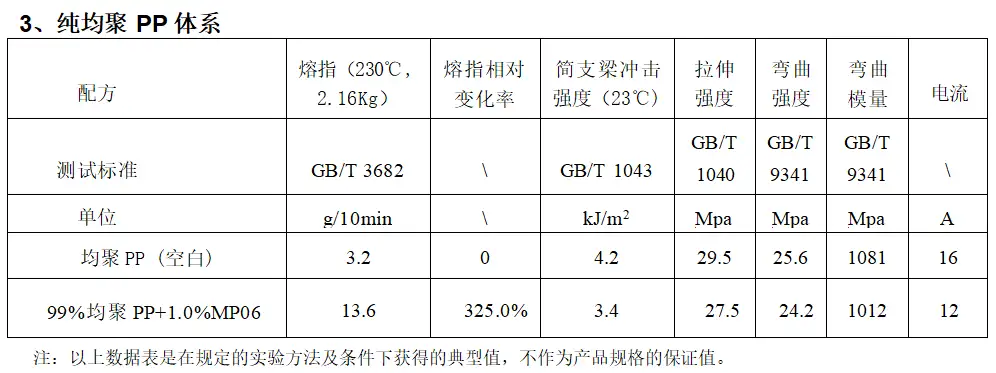

典型应用数据

不仅如此，这款流动润滑母粒还具备诸多实用优势：与PP原料相容性极佳，添加后不会出现析出、喷霜等问题，保障制品外观一致性；适用范围广泛，可适配均聚PP、共聚PP等各类PP基材，覆盖注塑、挤出、吹膜、拉丝等多种加工场景；添加量少、性价比高，仅需少量添加就能达到理想的增流效果，有效降低单位制品的助剂成本。
