新一代改性技术解决流动、填料分散问题

在汽车零部件、电子外壳、医疗器材等高精尖领域，聚碳酸酯（PC）凭借高透明度、抗冲击性和耐热性成为首选材料。目前PC加工主要的需求：改善加工流动性又不能大幅的影响PC的力学性能，同时还要有比较好的耐温性，不会因为分解或者降解带来的银纹问题，另外玻纤在树脂中的分散和相容也是值得关注的点，玻纤分散和相容的好，力学性能必然会有很好的改善。
晨源分子创新开发CYD-FS102C/D系列产品，提供PC塑料体系专业解决方案，使PC塑料展现更好的综合性能。
一、产品概述CYD-FS102C/D系列为含有极性官能团的高耐温树枝状结构添加剂，兼顾内外润滑性，可改善工程塑料体系的加工流动性，提高注塑效率以及产品合格率，改善玻纤、填料的分散，可应用于PC、PA等塑料体系。对透明性要求高的选用CYD-FS102C，流动性改善方面CYD-FS102C高于CYD-FS102D，但FS102D对力学性能更友好。

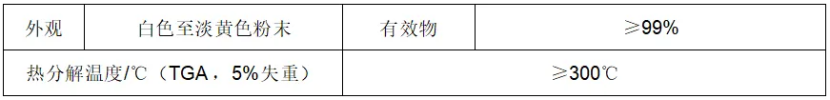

二、产品物性指标

三、产品特性
1、有效提高树脂熔体的加工流动性，加工电流明显降低；
2、有效分散填料玻纤，改善制品的拉伸强度、弯曲强度、弯曲模量等；
3、具有较好的脱模性；
4、耐温高，无银纹，相容性好无析出。四、典型案例
1、PC纯料体系

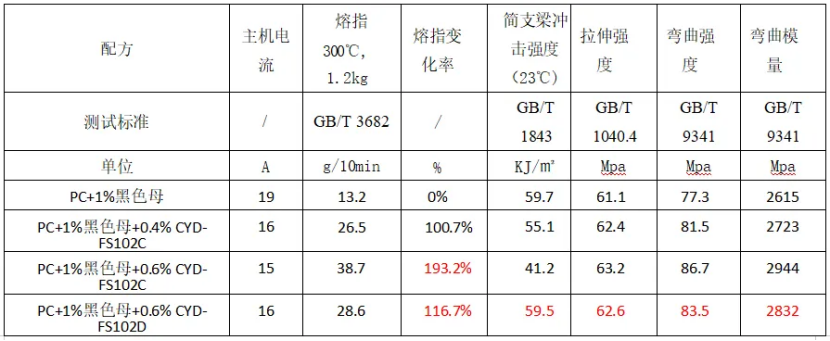

1、PC纯料体系

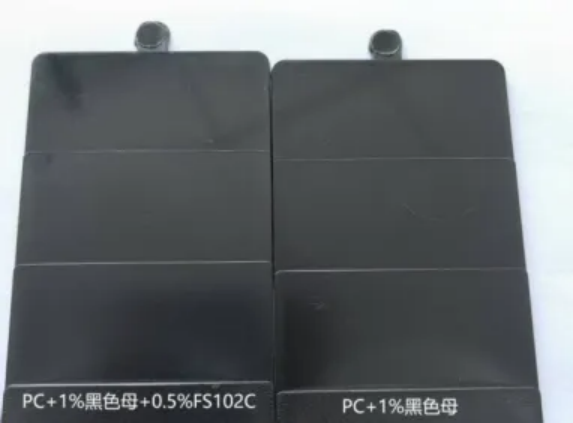

在PC原料体系中添加0.5%CYD-FS102C，290℃注塑，样板表面无银纹，无析出，耐温效果好。

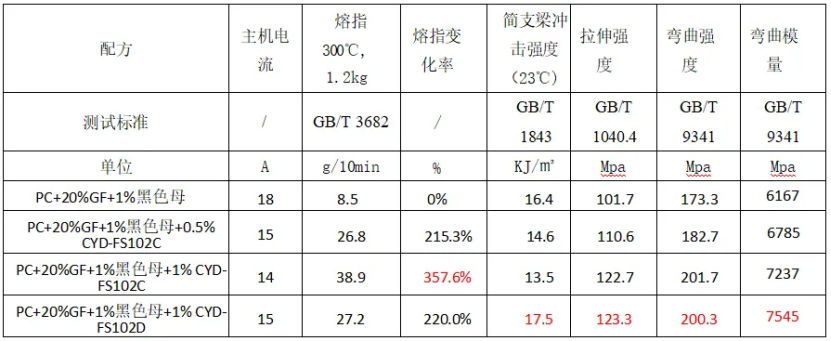

2、PC增强体系

注：此数据表是在规定的实验方法及条件下获得的典型值，不作为产品规格的保证值。

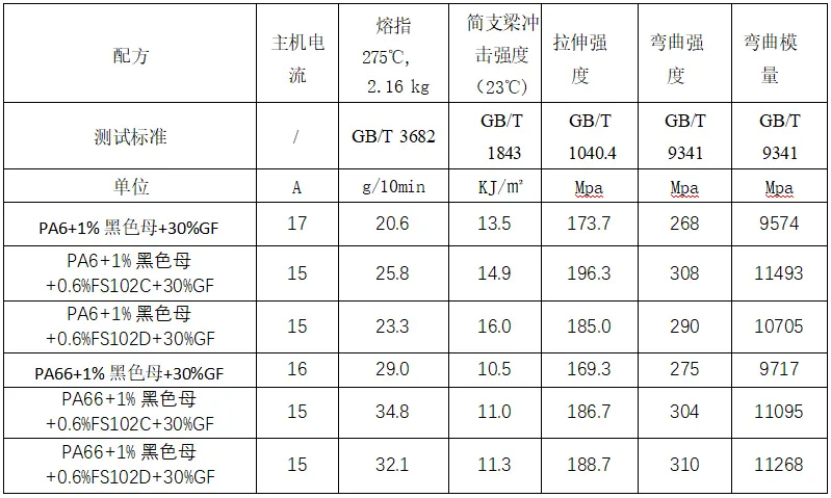

3、PA6及PA66玻纤增强体系

注：此数据表是在规定的实验方法及条件下获得的典型值，不作为产品规格的保证值。
五、建议添加量0.5%-1.5%，根据性能需求进行调整。
